PVM-600

型號	PVM-600
品牌	PLT

商品介紹

產品特色

箱型底座機體結構，徹底發揮機械剛性與穩定性。
X/Y/Z軸全配置線性滑軌。
X/Y/Z軸快速位移48/48/36米/分，可節省非切削時間50%。
BT-40，10,000 / 12,000 rpm 直結式主軸。
發那科控制器。
刀臂式刀庫20把刀容量（變頻器）。
適用行業：3C平板電腦、電子通訊業、精密小型模具業、汽機車業。
ATC介面座採用座式結構與機身一體鑄造成型結構，於換刀時更加穩固。

Features

Direct drive spindle：10,000 / 12,000 RPM
Arm type 20 tools ATC
Rapid feedrate：48M/ 48M/ 36M/ min
The base structure is reinforced by internal ribbing to ensure high rigidity and stability.
The machine processing fast, high precision, three axes rapid feedrate 48 m/min, it is safe time to achieve economic efficency.
Applicable Industries：3C industries, Communications industry, Molds, Automotive and motorcycle parts.
The ATC of supporting seat and column are one-piece. It is stability when tool change tool.

產品規格 SPECIFICATION
工作台 Table	Size	工作台尺寸	mm	750 x 450
	T-slot (width x no x distance)	T型槽(寬度x槽數x間距)	mm x T	18 x 5 x 90
	Maximun table load	最大負荷	kgs	200
行程 Travel	X, Y, Z -axis	三軸行程	mm	600 x 430 x 450
	Table top surface to spindle nose	主軸端面至工作台面距離	mm	120–570
	Distance between spindle center and column surface	主軸中心到滑道面距離	mm	490
	X, Y, Z-Axis linear guideway type	X, Y, Z線軌	mm	25 / 25 / 30
	X / Y / Z-Axis Ball screw	X, Y, Z滾珠螺桿		28 / 28 / 32
主軸 Spindle	Spindle holder	主軸型式		直結式 DIRECT
	Taper	主軸錐度		BT40
	Diameter	主軸軸徑	mm	Ø 120
	Spindle speed	主軸轉速	rpm	10000
快速移動 Feed	Three axes	三軸滑道		滾柱線軌 Roller type linear guideway
	Cutting feedrate X / Y/ Z (G01)	三軸切削進給速率	m/min	10 / 10 / 10
	Rapid feedrate X / Y / Z (G0)	三軸快速移動速率	m/min	48 / 48/ 36
儲刀倉 ATC	Type	換刀方式		刀臂式 ARM
	Max. tool Dia	最大刀徑鄰刀/空鄰刀	mm	Ø75 / Ø150
	Max. tool length	最大刀具長度	mm	200
	Max. tool weight	刀具最大重量	kgs	7
	Tool type	刀具刀柄規格		BT40
	Tool magazine capacity	刀具容量(刀臂式)	T	20
驅動馬達 Motors	Spindle (Cont. /30 min)	主軸驅動馬達(連續/30分)	kw	5.5 / 7.5
	X/ Y/ Z -Axis	X, Y, Z驅動馬達	kw	1.6 / 1.6 / 4.0(發那科 FANUC)
	Coolant pump	切削水馬達	kw	0.75
	ATC motor	刀庫馬達	w	350
	Air conditioner	電器箱空調冷卻機	w	500
	Spindle oil cooler	主軸冷卻裝置	w	600
	Chip flush motor	沖屑液馬達	w	1290

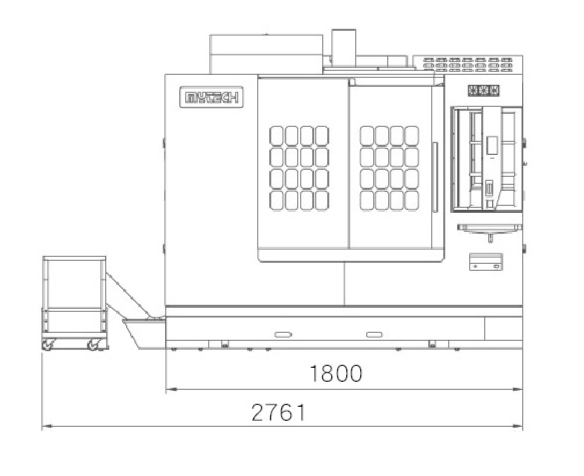

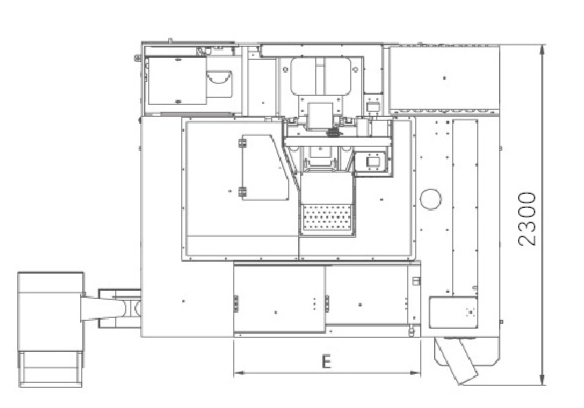

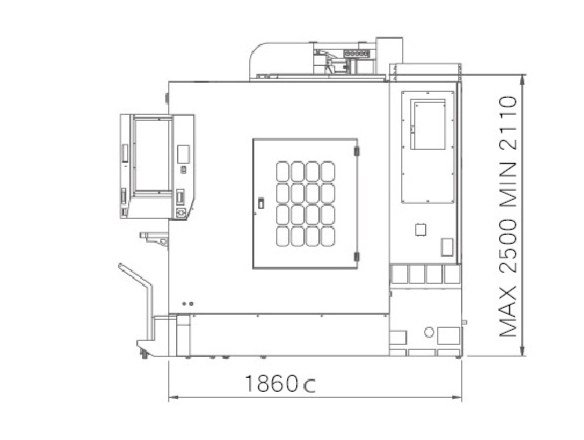

一般規格 Other	Machine space ( L x W )	佔地面積(長x寬)	mm	1800 x 1860
	Splash guard	護罩		全密頂罩 Full-closed splash guard
	Coolant tank capacity	水箱容量	L	220
	Net weight	機台重量	kgs	3600
	Total power consumption	總耗電量	kw	15

PVM-600標準配備 PVM-600 Standard Accessories	PVM-600選購配備 PVM-600 Optional Accessories
自動潤滑系統 Auto lubrication system 切削冷卻裝置 Coolant system 外罩式鈑金 Full enclosure 操作及程式手冊 Operation and programming manual 工具箱 Tool box 刀臂式20把刀 Arm type 20 tools ATC 熱交換器 Heat exchanger 水平調整螺栓及墊塊 Leveling bolts and pads 工作燈及三層警示燈 Working light and 3 color alarm indicator 剛性攻牙 Rigid tapping 油冷機 Spindle cooler	電子探測器 (自動刀具長度量測) Z-Nano德國波龍 Electronic touch probe (A.T.L.M) 直結式主軸12000 rpm 12,000 rpm direct drive spindle 穩壓變壓器 Automatic voltage regulator (A.V.R) 第四軸旋轉工作台 4th axis rotary table 油霧回收機 Oil mist collector TC52 A3線上工件量測Z-Nano德國波龍 TC52 A3 Online workpiece measurement z-nano

PVM-600標準配備 PVM-600 Standard Accessories

PVM-600選購配備 PVM-600 Optional Accessories
