COMPACT VERTICAL MACHINING CENTER
Applicable Industries: Parts machining/ Molds / Automotive and motorcycle parts / 3C industries / Clocks and watches industry
適用行業:機械加工/模具/模型/ 汽機車零件/3C產業/鐘錶業
| 機器特性 |
Machine Features |

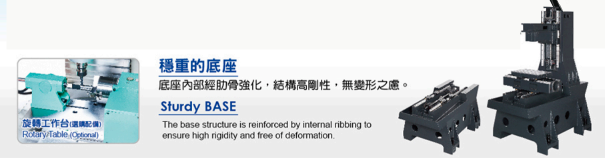

- 機體結構高剛性,高速加工穩定性優異。
- X/Y/Z 軸全配置線性滑軌。
- X/Y/Z 軸快速位移36米/分。
- 12,000 rpm 直結式主軸。
- 可選擇新代、寶元、三菱、發那科控制器。
- BT-30,前置式刀庫16刀。
- 可加裝第四軸旋轉工作台(選配)。
|
- Rugged machine structure presents outstanding
- stability in high speed machining. Linear motion guides on X, Y, Z-axis.
- 36 m/min. rapid traverse rate on X, Y, Z axis.
- 12,000 rpm direct-drive spindle.
- SYNTEC, LNC, MITSUBISHI, FANUC Control.
- BT-30, 16 tool prepositive type magazine.
- Available to equip with 4th axis rotary table (optional).
|
| 機型 |
MODEL |
PVM-350 |
| 工作台 |
TABLE |
| 工作台尺寸 |
Table Surface Size |
400 x 250 mm |
| 工作檯負重能力 |
Table Loading |
60 kg |
| 行程 |
TRAVEL AXIS |
| X / Y / Z 軸行程 |
X / Y / Z axis Travel |
350 x 250 x 300 mm |
| 主軸鼻端至工作台 |
Spindle Nose to Table |
70 ~ 370 mm |
| 主軸 |
SPINDLE |
| 主軸馬達 |
Spindle Motor |
2.2 / 3.7 kw |
| 主軸最大轉速 |
Spindle Speed |
12,000 rpm |
| 主軸錐度 |
Spindle Taper |
BT-30 ( Direct Drive / 直結式 ) |
| 進給馬達 |
AXIS MOTORS |
| X / Y / Z 軸 |
X / Y / Z Axis |
0.75 / 0.75 / 1.2 kw |
| X / Y / Z 軸快速位移 |
X / Y / Z Rapid Traverse |
36 / 36 / 36 m/min |
| 其它 |
OTHERS |
| 機器淨重 |
Machine Weight (N.W) |
1,200 kg |
| 機器尺寸 |
Machine Dimensions (W x D x H) |
1,600 x 1,300 x 1,900 mm |
| 所需氣壓 |
Air Pressure Required |
6 ~ 8 kg / cm² |
| 電源容量 |
Power Consumption |
10 KVA |
| T 型槽(寬 x 槽數 x 間距) |
T - Slot (Width x No. x Dist.) |
12 x 3 x 80 mm |
| PVM-350 標準配備 |
PVM-350 Standard Accessories |
- 自動潤滑系統
- 切削冷卻裝置
- 外罩式飯金
- 操作及程式手冊
- 工具箱
- 熱交換器
- 水平調整螺栓及墊塊
- 工作燈及三層警示燈
- 剛性攻牙
|
- Auto lubrication system
- Coolant system
- Full enclosure
- Operation and programming manual
- Tool box
- Heat exchanger
- Leveling bolts and pads
- Working light and 3 color alarm indicator
- Rigid tapping
|
| PVM-350 選購配備 |
PVM-350 Optional Accessories |
- 電子探測器(自動刀具長度量測)
- 穩壓變壓器
- 油水分離機
- 第四軸旋轉工作台
- 油霧回收機
- 鐵屑輸送機
- 主軸油冷機
|
- Electronic touch probe (A.T.L.M)
- Automatic voltage regulator (A.V.R)
- Oil skimmer
- 4th axis rotary table
- Oil mist collector
- Chip conveyor Spindle cooler
|
